Como instalar um SSD M.2 2280 no Raspberry Pi 5?

O Rasberry Pi 5 é a primeira geração do mini PC a suportar SSDs PCIe M.2 NVMe. Entretanto, como o pequeno computador da Raspberry Pi Foundation não tem um conector M.2 integrado, é necessário comprar um HAT (Hardware Attached on Top) que possua a conexão. Confira aqui uma opção de HAT para instalar SSDs do tamanho utilizado em notebooks no Raspberry Pi.

Nos últimos meses diversas empresas lançaram os seus HATs para conectar SSDs no Raspberry, mas a grande maioria trouxe modelos com suporte para SSDs M.2 2242 ou menores, mas houve uma fabricante que lançou um HAT para SSDs M.2 2280, o mesmo tamanho dos que geralmente são utilizados em notebooks. Caso não saiba, os SSDs M.2 2280 têm uma dimensão de 80cm x 22cm e é possível saber isso através da sequência de 4 números, que ao ser separada em pares, diz o tamanho da placa.

Como conseguir instalar um SSD M.2 2280 no Raspberry Pi

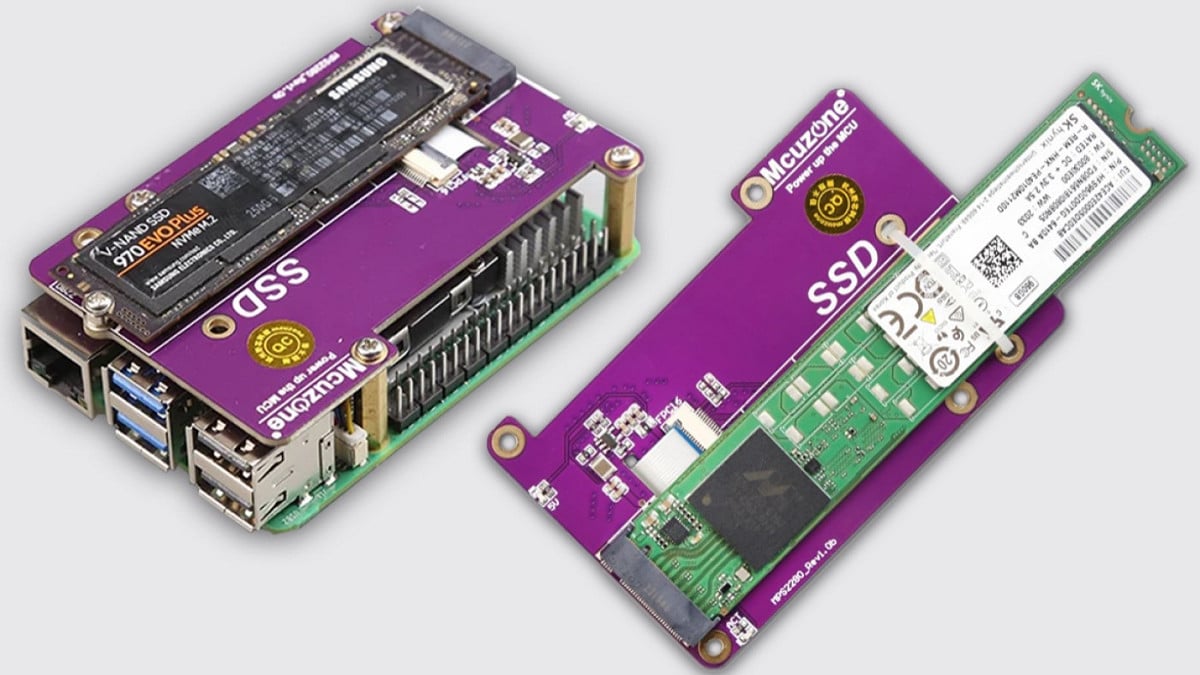

Através do HAT MPS2280 fabricado pela empresa chinesa Mcuzone, é possível conectar um SSD M.2 2280, comumente utilizado em notebooks e desktops. Você pode comprá-lo no AliExpress por aproximadamente R$ 40.

Especificações do HAT Mcuzone MPS2280 para SSDs M.2 2280 NVMe:

• Suporte a PCIe: Compatível com interface PCIe x1, oferecendo modos Gen2 e Gen3.
• Compatibilidade do SSD: Suporta SSDs M.2 com tamanhos 2280, 2242 e 2230.
• Inicialização pelo SSD: Permite a inicialização a partir de um SSD NVMe, com opções para expansão de armazenamento. Alternativamente, o sistema pode inicializar a partir do cartão micro SD enquanto usa o SSD para armazenamento.
• Compatibilidade GPIO: Possui 4 furos de fixação M2.5 e um design côncavo para fácil acesso ao GPIO de 40 pinos do Raspberry Pi 5.
• Capacidade de largura de banda: Oferece uma largura de banda teórica de 5 Gbps no modo PCIe Gen2 e 8 Gbps no modo PCIe Gen3
• Indicadores: Inclui um indicador de energia ("PWR") e um indicador de ativação M.2 ("ACT").
• Fonte de alimentação: Apresenta um design de corrente de 2A, mas é limitada a 5V/1A de acordo com o limite da interface PCIe do Raspberry Pi 5. A versão especial inclui alimentação auxiliar de 5V/3A.
• Tamanho do HAT: 85 mm x 56 mm.

Segundo a Mcuzone, fabricante do HAT para SSDs, ao utilizar PCIe Gen2, é possível obter uma velocidade de leitura de 451MB/s enquanto para PCIe Gen3, chega a 880MB/s.

No link de compra do HAT Mcuzone MPS2280 no AliExpress, é possível ver que existem acessórios para se utilizar em conjunto com a placa, tornando-a ainda mais interessante.

É importante lembrar que será necessário pagar um pouco a mais caso queira que o produto venha com parafusos para fixar a placa no Raspberry Pi. Dentre os acessórios adicionais, há um cabo FPC, um dissipador de calor, um cooler e uma case de aluminio.

Sobre o Raspberry Pi 5

O Raspberry 5 foi lançado no final de outubro de 2023. A versão de 4GB de memória RAM custa US$ 60 enquanto a de 8GB de RAM tem o preço de US$ 80. Abaixo estão os principais recursos da nova geração do mini PC da Raspberry Pi Foundation.

• CPU Arm Cortex-A76 quad-core de 2,4 GHz
• GPU VideoCore VII com suporte para OpenGL ES 3.1 e Vulkan 1.2
• Saída HDMI com suporte para dois monitores 4K/60FPS
• Decodificador 4Kp60 HEVC
• Wi-Fi 5
• Bluetooth 5.0
• Interface de cartão microSD com suporte ao modo SDR104
• 2 × portas USB 3.0 com suporte a transmissão simultânea de 5 Gbps
• 2 × portas USB 2.0
• 1x porta Gigabit Ethernet com suporte PoE+ (precisa de um HAT PoE+ vendido separadamente)
• 2 × transceptores 4-lane MIPI camera/display
• 1x Interface PCIe 2.0 para periféricos
• GPIO (General-Purpose Input-Output) de 40 pinos padrão do Raspberry Pi
• Real-time clock (RTC) para utilizar bateria recarregável ou supercapacitor externo
• Botão de energia
